Panzer 38 wreck captured at Manheim hospital April 1945 Germany
Panzer 38(t) 15
Panzer 38(t) 114

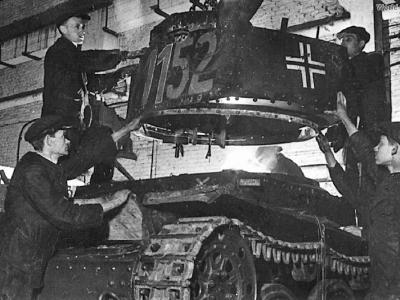

Captured Panzer 38(t) code 1152 Moscow 1942
Panzer 38(t) Ausf D
A column of Panzer 38(t) tanks
Panzer 38(t) 543

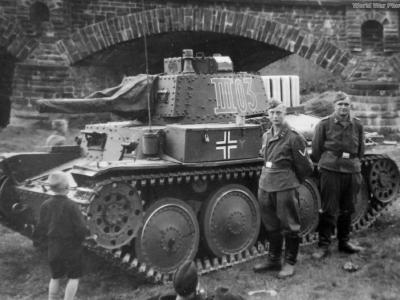

Panzer 38(t) III03 of the 7 Panzer Division, 1941
Bergepanzer 38(t) and Panzer IV at Feldwerkstatt, Eastern Front
Panzer 38(t) France 1940

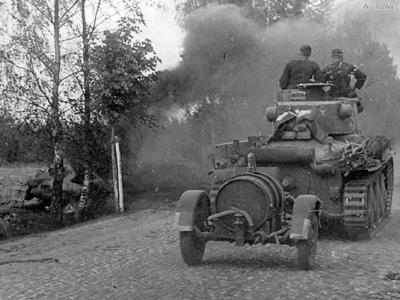

Panzer 38(t) with one-axle trailer from 7th Panzer Division 1941

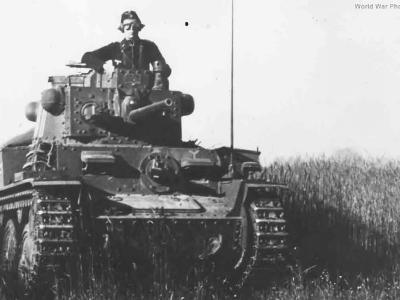

Panzer 38(t) from 7 Panzer Division front view

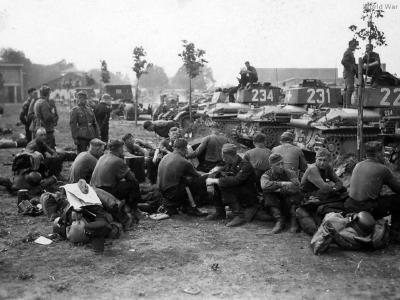

Panzers 38(t) from 7 Panzer Division

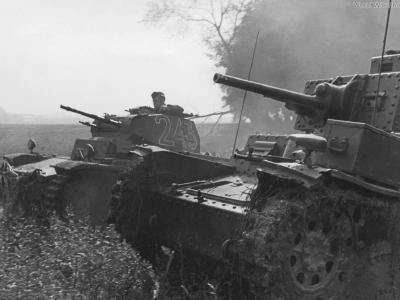

Panzer 38(t) and Panzer II 243
Panzer 38t 24
Panzer 38t code 442 from 7 Panzer Division
Panzer 38(t) with one-axle 200l trailer from 12. Panzer Division 1941
Panzer 38(t) 243 19th Panzer Division Winter 1941
Panzer 38(t) Ausf B 7th Panzer Division France 1940

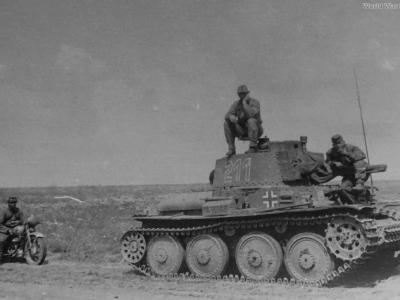

Panzer 38(t) code 211
Panzer 38 (t) Ausf S from 20th Panzer Division and Infanterie Eastern Front 2

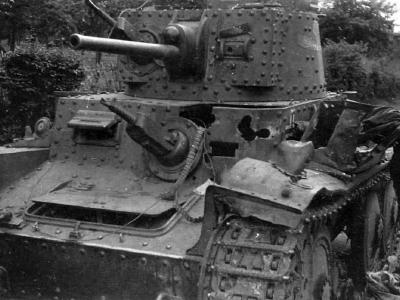

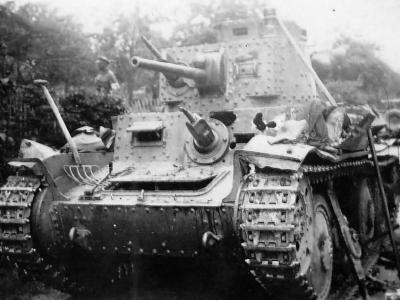

Destroyed early Panzer 38(t)

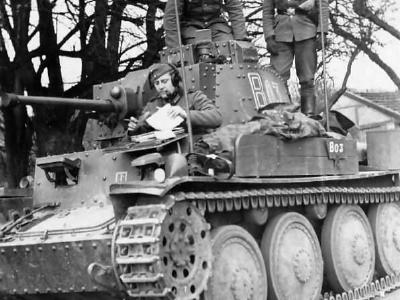

PzBfWg 38(t) Ausf E-F code B03
PzKpfw 38(t) Ausf F at BMM factory

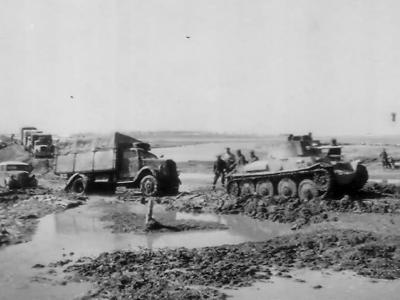

Panzer 38(t) Eastern Front

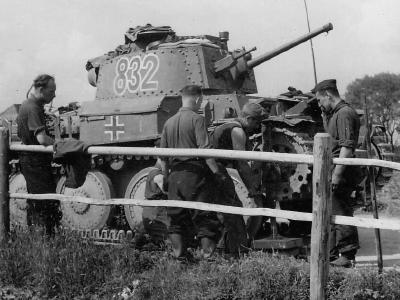

Czechoslovak-designed light tank Panzer 38(t) code 832

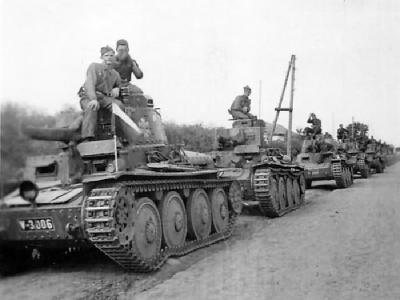

Panzer 38(t) Slovakia
PzBfWg 38(t) code B03 2
Panzer 38(t) of the 20th Panzer Division and Infanterie Eastern Front
Panzer 38(t) Ausf. G
Destroyed Panzer 38(t) tank code 515, Philippeville Belgium June 1940

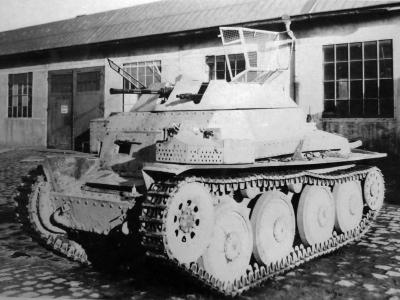

Aufklarungspanzer 38(t) SdKfz 140/1

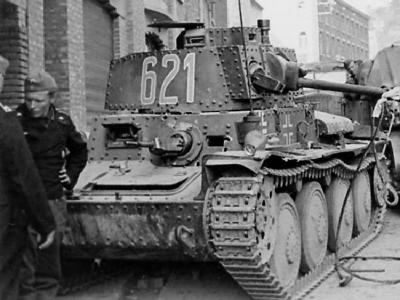

Panzer 38(t) tactical number 621

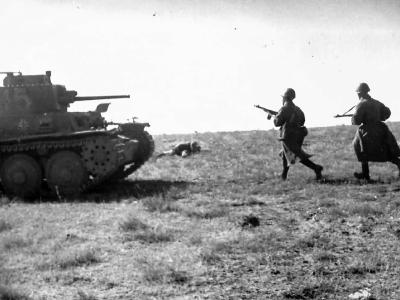

Panzer 38(t) tactical number 545 Eastern Front

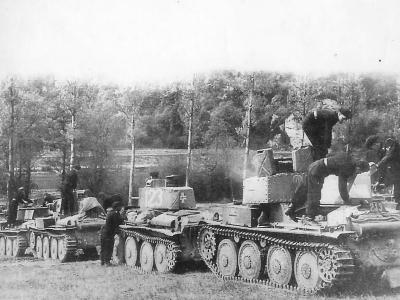

Panzer 38(t) tanks 213 123

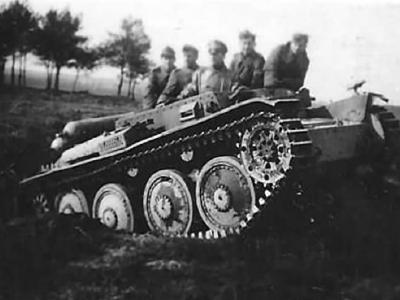

Panzer 38(t) chassis with Stadtgas
Pz.Kpfw 38 (t) Ausf. F als Zugfr.Wg.
Panzerbefehlswagen 38(t) B03 1941

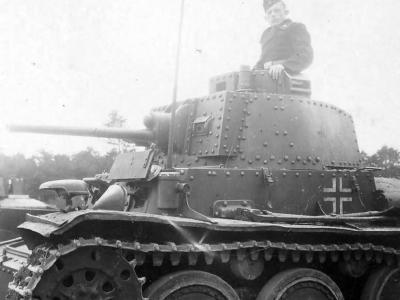

German tank Panzer 38(t)

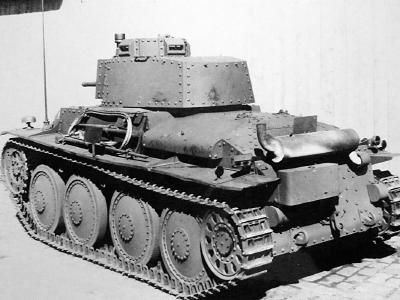

Panzer 38(t) Ausf. E-F rear view
Light tank Panzer 38(t) 6

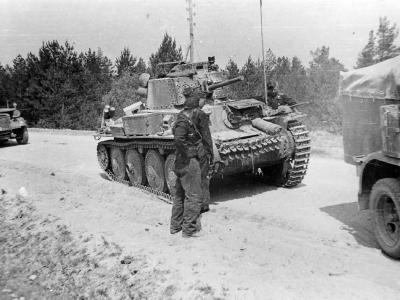

Panzer 38 (t) tank of the 12 Panzer Division

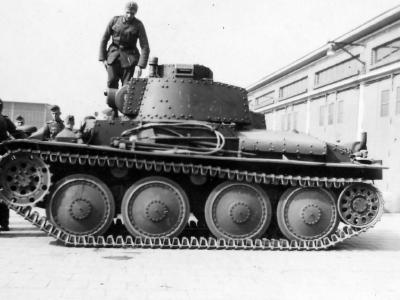

PzKpfw 38(t) side view
Panzer 38(t) tanks

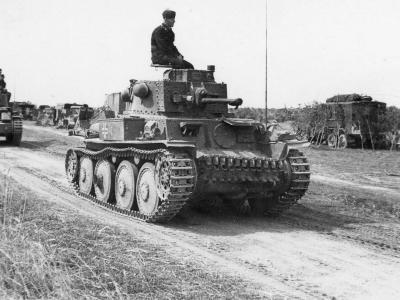

PzBfWg 38 (t) tank of 12th Panzer Division Eastern Front

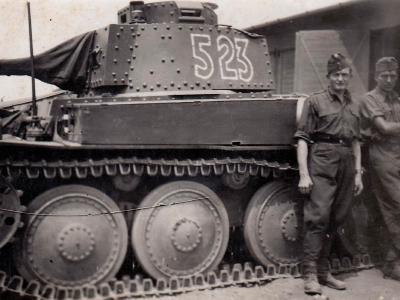

Hungarian Panzer 38t number 523. On the left crew member Brenyó Jenő Joachim, Zenta 1941.
Panzer 38(t) of the 8th Panzer Division Lithuania June 1941

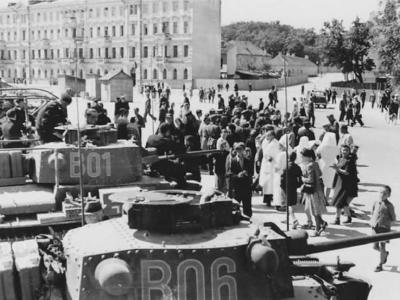

Panzer 38t tanks coded B06 B01
pzkpfw 38 t winter

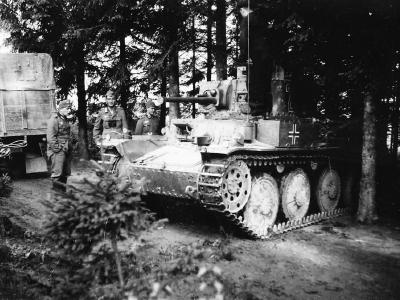

Panzer 38t world war ii tank
Panzerkampfwagen 38(t) tank crew
Knocked-out german Panzer 38t number 524, France 1940
Panzer 38 (t)

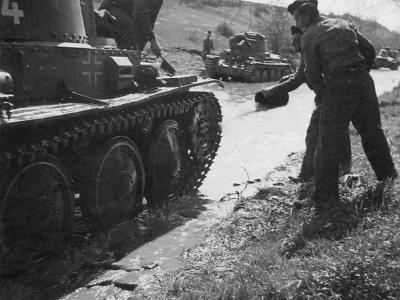

german Panzer 38t tank
Panzer 38t rear view
Panzer 38(t) light tank – 1941 near Stalingrad

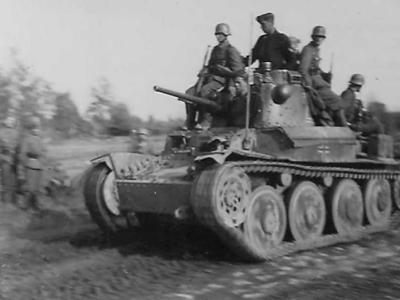

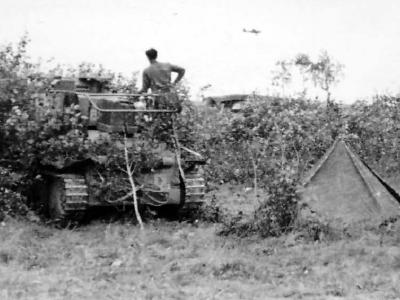

Panzer 38t tank 6

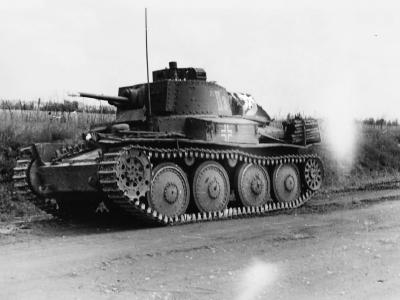

Panzer 38t code II3
Panzer 38(t) with trailer – Eastern Front Dunaburg Pleskau 1941

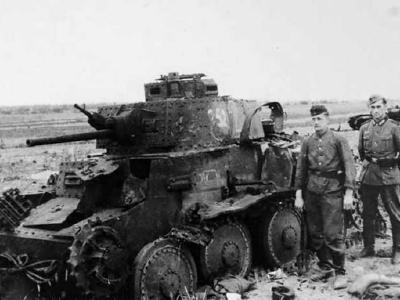

knocked out Panzer 38t tank
Panzer 38(t) and crew
Panzer 38t tank commander
Details of the turret of Panzer 38(t) number 225 Eastern Front

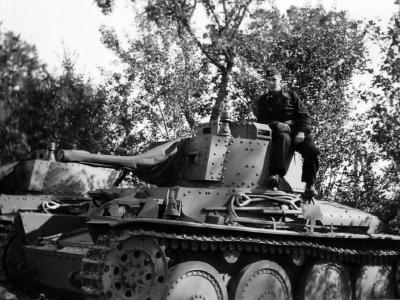

Panzer 38(t) tanks
Panzer 38(t) tank #6
Pz Kpfw.38(t) Russia

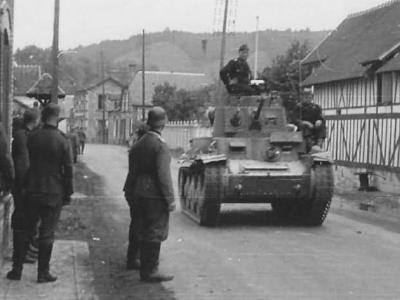

Panzer 38(t) Hungary
Command tank Panzer 38(t)
Panzer 38(t) number 521

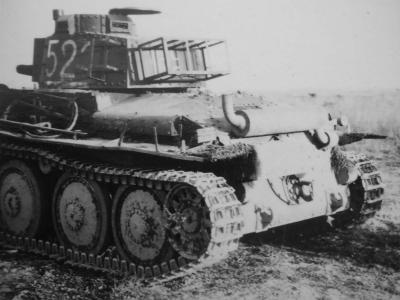

Panzer 38(t) turret number 521 with stowage rack at rear of the turret

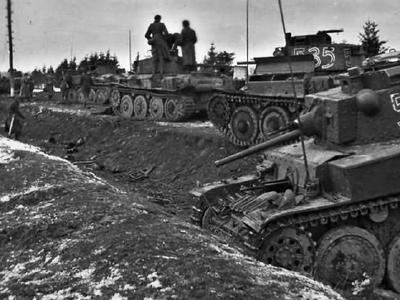

Panzer 38(t) number 535
Panzer 38(t) light tank
Panzer 38(t) german light tank
Panzer 38(t) tank 4

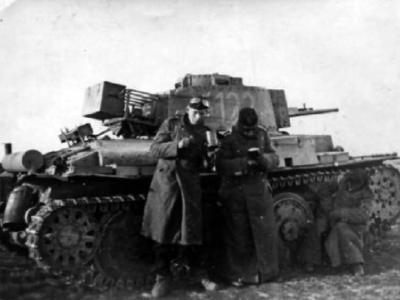

Panzer 38(t) number 122 with stowage rack at rear of the turret
PzKpfw 38(t) number 631
Panzerbefehlswagen 38(t) and wehrmacht soldiers

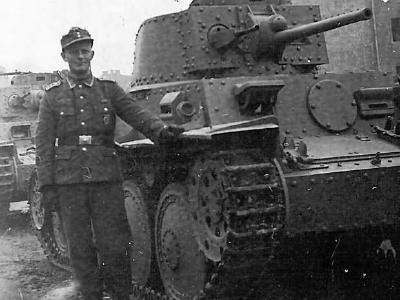

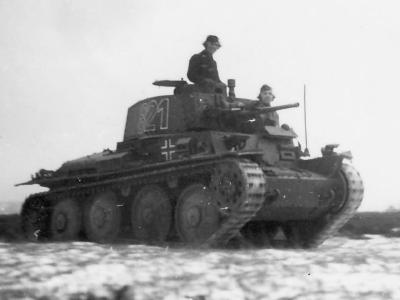

Panzerbefehlswagen 38(t) Ausf F number 821
Panzer 38(t) tank 9
Panzer 38(t) tank

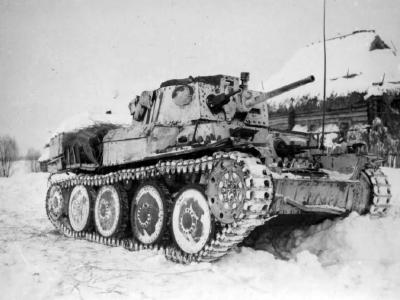

Panzer 38(t) winter camo

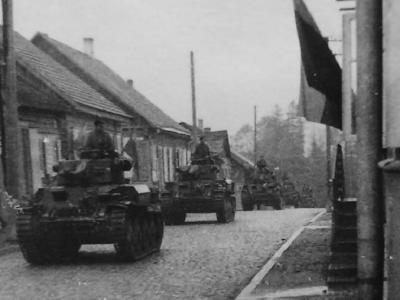

Panzer 38(t) tanks in Poland 1939

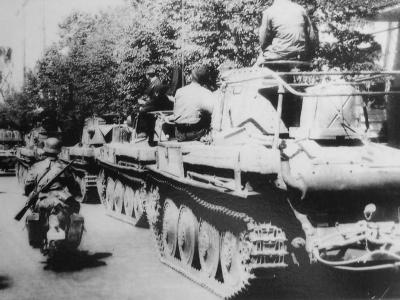

Panzer 38(t) tanks of the Panzer Regiment 25, 7th Panzer Division, Vilnius Eastern Front June 1941

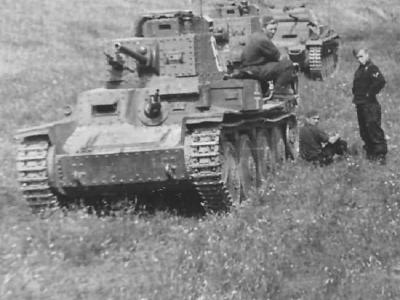

German Panzer 38(t)

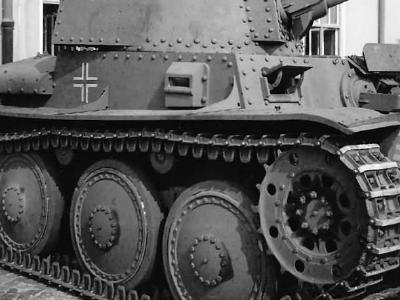

Panzerkampfwagen 38(t) Ausf E tank

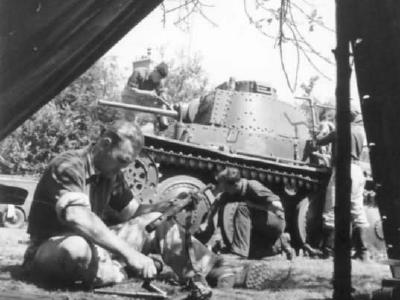

Panzer 38(t) France
Panzer 38t tank 10

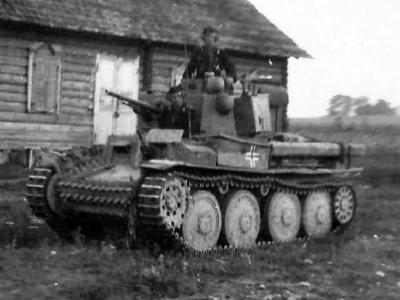

Panzer 38t Russia
Pz.Kpfw 38t Ausf C of the Panzer Regiment 25, 7th Panzer Division, France June 1940

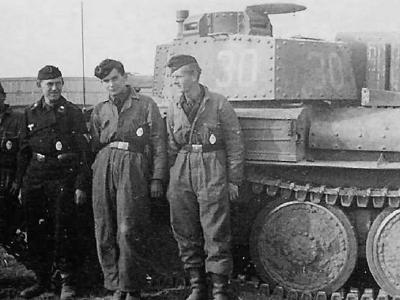

Panzer 38t number 30

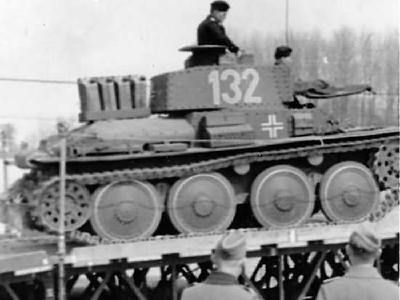

Panzer 38t number 132

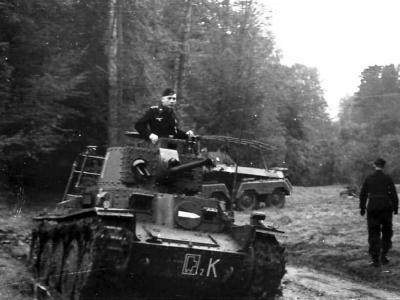

Panzerbefehlswagen 38t tank – command vehicle

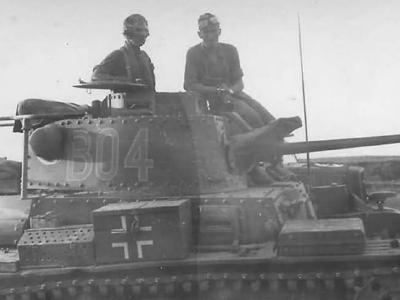

Command Panzer 38(t) code B04

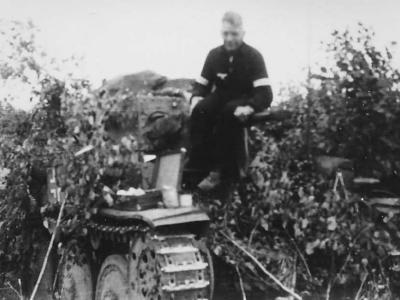

camouflaged Panzer 38(t) tank

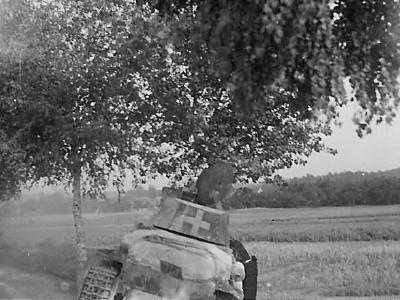

Panzer 35t rear – Poland September 1939

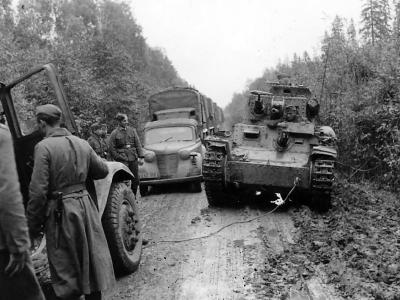

Panzer 38t tank 1
PzKpfw 38 t
Panzer 38t number 611
PzKpfw 38t tank from 7th Panzer Division
Panzer 38t tank 515 and crew
LT 38 tank

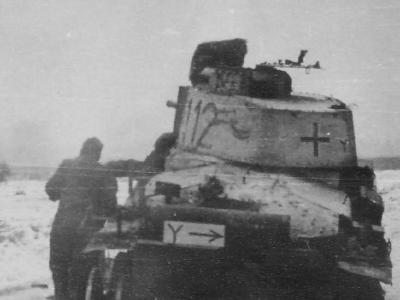

Panzer 38t number 112
Panzer 38t code R01

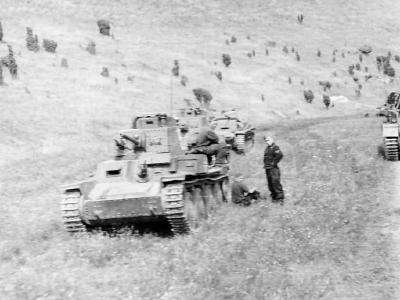

Panzer 38t tank 5
Panzer 38t tank 13
Panzerkampfwagen 38(t) (LT vz. 38, Sd. Kfz. 140.) was originally a Czech tank of pre-World War II design.
Main gun: 3.7 cm KwK 38(t) L/47.8.
Production: 1414 tanks (German variants)
Specifications:
version | Panzer 38(t) Ausf A | Panzer 38(t) Ausf G | Aufklärungspanzer 38(t), SdKfz 140/1 |
crew | 3-4 | 4 | 4 |
armor | hull: front: 25 mm, sides and rear: 15 mm, top: 10 mm, bottom: 8 mm turret: front: 25 mm, sides: 15 mm, rear: 15 mm, top: 8 mm | hull: front: 50 mm, sides and rear: 30 mm, top: 15 mm, bottom: 8 mm turret: front: 50 mm, sides: 30 mm, rear: 30 mm, top: 15 mm | hull: front: 50 mm, sides and rear: 30 mm, top: 15 mm, bottom: 8 mm turret: front: 20 mm |
main armament | 37 mm Skoda A-7 (KwK A-7), 72 rounds | 37 mm Skoda A-7 (KwK A-7), 72 rounds | 20 mm KwK 38, 300 rounds |
secondary armament | 2 x 7,92 mm ZB vz. 37 (MG 37 (t)), 2400 rounds | 2 x 7,92 mm ZB vz. 37 (MG 37 (t)), 2400 rounds | MG34 or 42 (1500 rounds) |
weight (kg) | 9725 | 10354 | 9500 |
length (mm) | 4560 | 4560 | 4650 |
width (mm) | 2150 | 2150 | 2225 |
height (mm) | 2260 | 2260 | 2120 |
track spacing (mm) | 1780 | 1780 | 1915 |
ground pressure (kg/cm2) | 0,57 | 0,59 | 0,51 |
engine | Praga TNHPS, 123 hp at 2200 rpm, 6-cylinder gasoline, liquid-cooled, 7754 cm3 | Praga TNHPS, 127 hp at 2500 rpm, 6-cylinder gasoline, liquid-cooled, 7754 cm3 | Praga AE, 160 hp at 2800 rpm |
transmission | 5 forward, 1 reverse | 5 forward, 1 reverse | |
fuel capacity (l) | 220 | 220 | |
fuel consumption (l) (road / off road) | |||
range (road km/ off-road km) | 220 | 220 | 250 |
max speed (road/ off-road km/h) | 42 | 42 | 58 |
tracks | |||
ground contact length (mm) | 2920 | 2920 | |
number of links per trac | 94 | 94 | |
ground clearance (mm) | 400 | 400 | 400 |
trench crossing (mm) | 1900 | 1900 | 2100 |
vertical obstacle (mm) | 800 | 800 | 800 |
fording ability (mm) | 900 | 900 | 900 |
production | 150 | 321 | 70 |
manufacturer | BMM | BMM | BMM |
chassis numbers | 0001 – 0150 | 1101 – 1600 |
Bibliography:
- Steven Zaloga – Panzer 38(t), Osprey New Vanguard 215
- Horst Scheibert – Panzer 38 (t),Waffen-Arsenal Band 23 (german)
- Hans Heiri Stapfer – Panzer 38(t)/Swiss LTL-H, Squadron Signal Walk Around Color Series 5713
- Wolfgang Fleischer – Panzerkampfwagen 38(t) im Einsatz, Waffen-Arsenal 181
- Thomas L. Jentz, Hilary L. Doyle – PANZER TRACTS No. 18 – Panzerkampfwagen 38 (t) Ausf.A to G and S Production, Modification, and Operational History from 1939 to 1942
- Thomas L. Jentz, Hilary L. Doyle – Panzer Tracts No.16 – Bergepanzerwagen: Bergepanzer 38 to Bergepanther
- Thomas L. Jentz, Hilary L. Doyle – Panzer Tracts No.9 – Jagdpanzer: Jagdpanzer 38 to Jagdtiger
- German Leichte Panzer at War, Concord Armor At War Series 7066
- Jon Feenstra – Achtung Panzer Tank: The German Invasion of France & the Low Countries, Concord Armor at War 7041
- Early Panzer Victories, Concord 7064
- Walter J. Spielberger – Die Panzer-Kampfwagen 35(t) und 38(t) und ihre Abarten, Militarfahrzeuge №11, Motorbuch Verlag
- Walter Speilberger and Walter J Spielberger -Panzers 35(t) and 38(t) and their Variants 1920-1945
- Uwe Feist – Leichte Panzers in Action
- Steven J. Zaloga, Jim Laurier -Panzer 38(t) vs BT-7: Barbarossa 1941, Osprey Duel
- Charles K. Kliment, Hilary L. Doyle -PzKpfw 38(t) in Action – Armor No. 19
- Walter J. Spielberger – Panzer 35/38 (t)
